Plateforme ergonomique inclinable de distribution de pièces cosmétiques
Conçue pour alimenter en continu les postes de conditionnement haute précision de la Maison Guerlain. En production active, la table s'incline pour présenter les pièces au plus près de l'opératrice ; pour le rechargement, le plateau revient à plat et s'abaisse pour sécuriser la manutention.
Le défi ergonomique des cadences de parfumerie
Sur les lignes de distribution de flaconnage et de bouchonnerie fine chez Guerlain, les opératrices devaient plonger les bras au fond de bacs profonds, provoquant des tensions dorsales et ralentissant les réapprovisionnements. Le cahier des charges imposait une cinématique combinée : inclinaison automatique du plateau face à l'opératrice et retour à l'horizontale avec abaissement pour le chargement d'un bac plein.
ÉTAPE 01/04 · CINÉMATIQUE ERGONOMIQUE INCLINABLE
ÉTAPE 02/04 · ARTICULATIONS & CHÂSSIS TUBULAIRE
ÉTAPE 03/04 · ABAISSEMENT DE CHARGEMENT
ÉTAPE 04/04 · BROSSAGE GRAIN 220 SOIGNÉ
Étapes de transformation & finitions de fabrication
De l'étude de faisabilité en CAO 3D jusqu'au contrôle dimensionnel final au marbre de métrologie, découvrez les étapes de transformation dans notre atelier d'Ouarville.
Poste opérateur optimisé

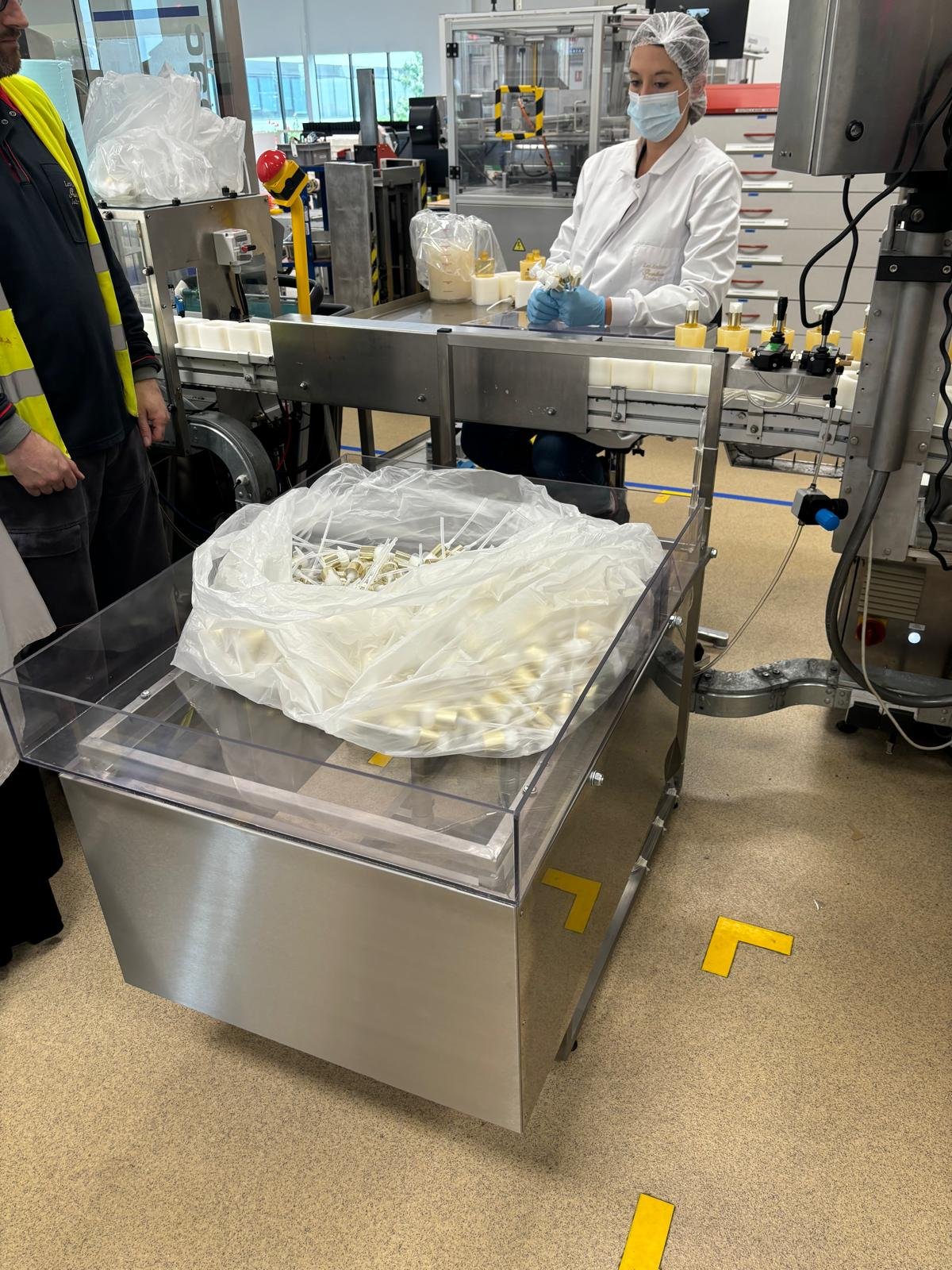

Présentation des pièces en façade avec butée de retenue amovible.
Hygiène & propreté de ligne
Paliers lisses polymère haute densité évitant toute projection de lubrifiant.

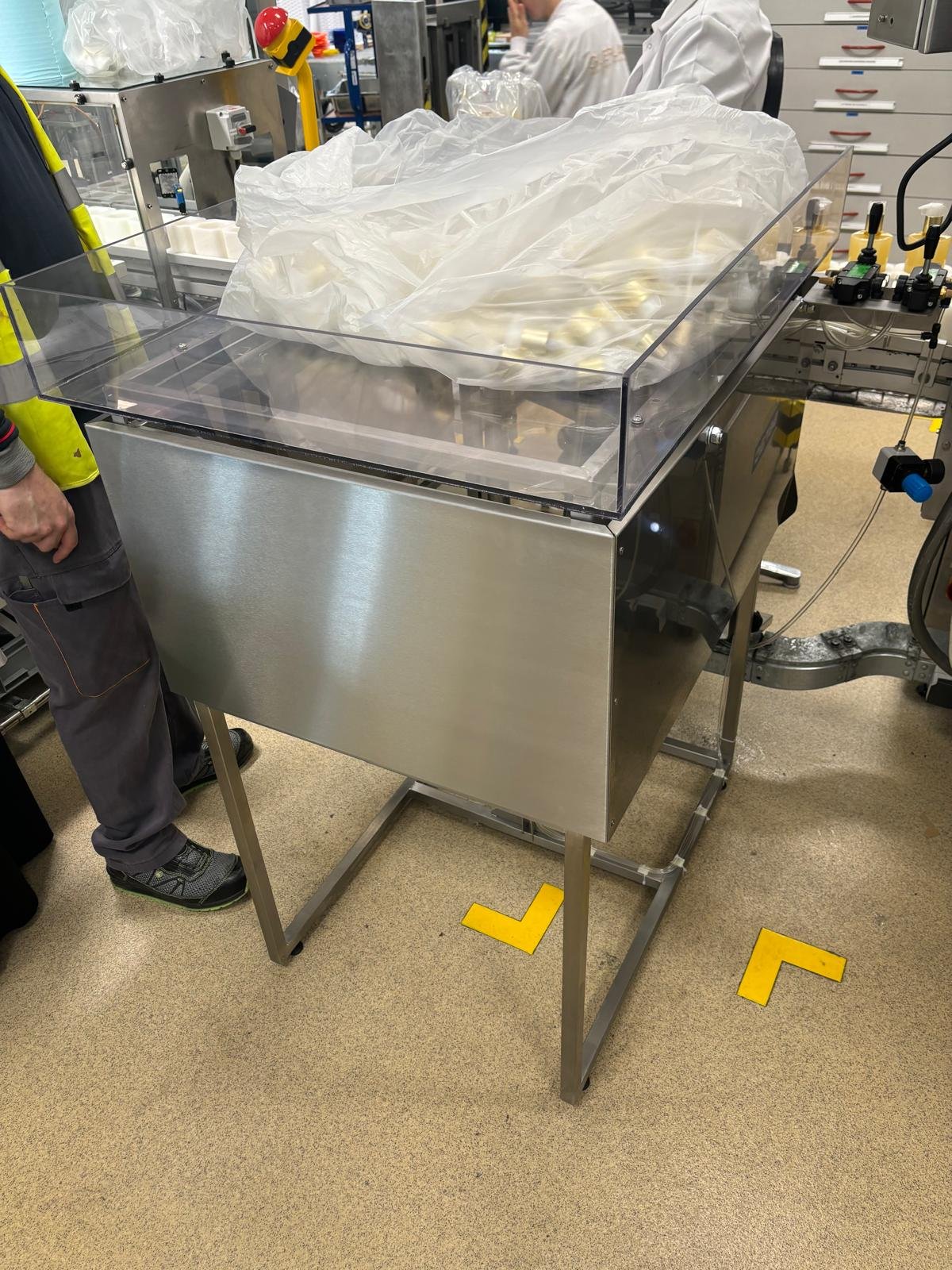

Cinématique d'abaissement fluide
Vérins gaz d'équilibrage calibrés pour une manipulation sans à-coup.
Précision laser fibre sous azote
Platines et lumières d'indexation découpées avec une tolérance ±0,2 mm.
Cordons fins et réguliers
Assemblage des tubes et renforts sans zone de rétention de poussière.
Contrôle métrologique avant livraison
Test de basculement sous charge de 80 kg et vérification des jeux fonctionnels.
La réponse technique PCM Inox
Conception 3D sous SolidWorks pour valider les angles de vision et de préhension de l'opératrice. Façonnage mécano-soudé en tubes inox 40×40×2 mm combinés à des tôles pliées de 2,5 mm formant le tablier support. Intégration de vérins pneumatiques et d'amortisseurs de fin de course permettant une manœuvre silencieuse et sécurisée.
Spécifications factuelles
| Client donneur d'ordre | Guerlain · Site de production cosmétique |
| Nuance d'inox | Inox 304L (1.4307) européen certifié 3.1 sur demande |
| Structure portante | Tubes carrés 40×40×2 mm mécano-soudés TIG |
| Tablier inclinable | Tôle inox 25/10e pliée avec rebord anti-chute de pièces |
| Mécanisme d'inclinaison | Bascule assistée par vérin gaz 250 N avec verrouillage mécanique |
| Finition de surface | Brossé satiné unilatéral grain 220 ébavuré |
| Capacité utile | Charge admissible 75 kg en position inclinée |
Précisions sur cette réalisation
L'angle d'inclinaison est-il réglable ?
Oui, la table dispose d'une plage d'ajustement mécanique permettant de régler l'angle entre 15° et 30° selon la taille des pièces et la morphologie du poste.
Ce système nécessite-t-il une alimentation pneumatique ou électrique ?
Dans cette version, la cinématique est 100% autonome grâce à des vérins gaz et une poignée de déverrouillage ergonomique, facilitant le déplacement de la table sans raccordement réseau.
Vous souhaitez fabriquer une pièce équivalente sous vos cotes ?
Transmettez votre fichier 3D (STEP/DXF) ou croquis coté. Notre bureau d'études analyse vos contraintes et vous répond avec une offre ferme sous 48 h ouvrées.
