Paillasse de laboratoire inox 316L avec rebord marine anti-débordement
Rétention de liquide intégrée · Inox 316L résistant aux acides. Étude complète de la conception CAO à la livraison sur site client avec dossier de conformité certificat matière EN 10204 type 3.1 (sur demande).
Le défi client & les contraintes métier
Un centre de recherche en chimie fine devait renouveler ses paillasses de manipulation de réactifs corrosifs. Le cahier des charges imposait une cuvette de rétention intégrée au plateau capable de contenir jusqu'à 15 litres de liquide en cas de bris de verrerie accidentel, et une compatibilité absolue avec les acides forts.

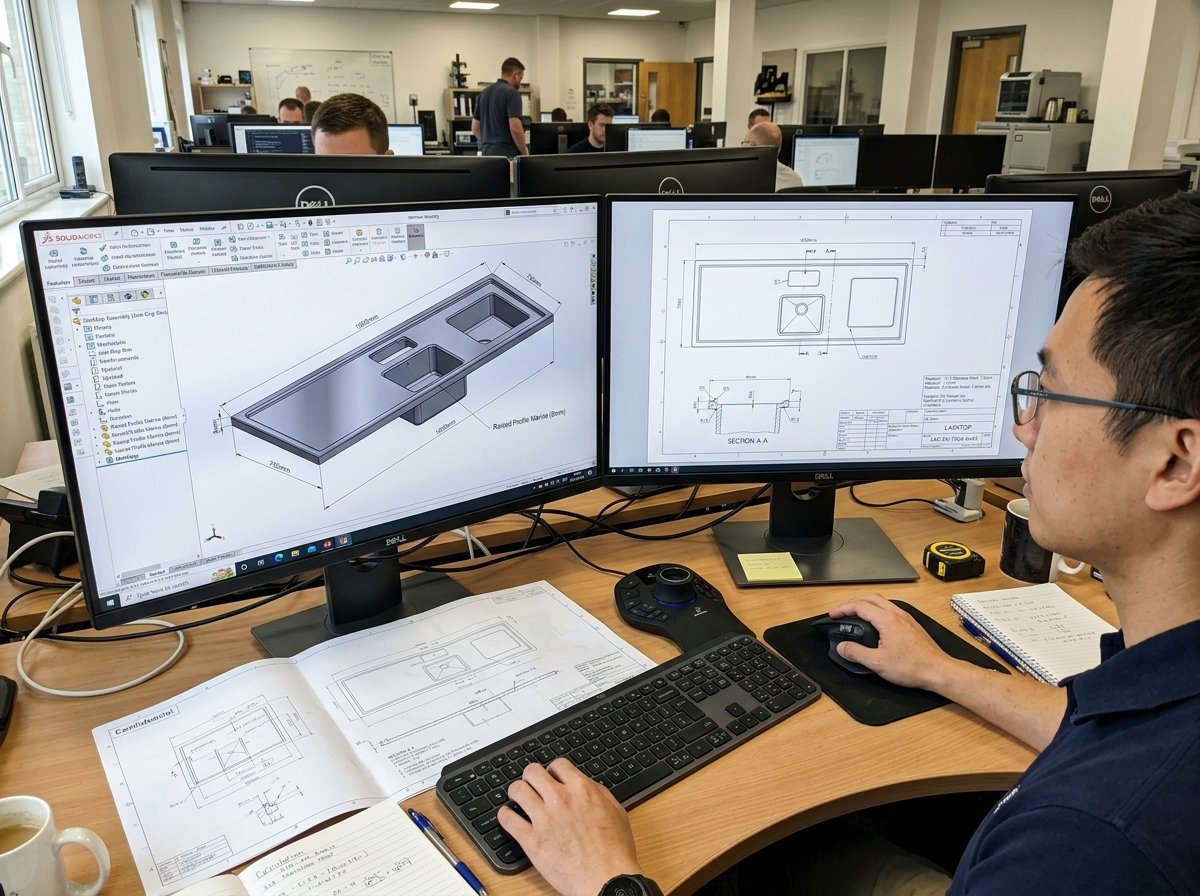

ÉTAPE 01/05 · CAO DÉTAILLÉE DU BORD ANTI-GOUTTE
ÉTAPE 02/05 · DÉCOUPE LASER INOX 316L 20/10e
ÉTAPE 03/05 · PLIAGE DU BORD RELEVÉ SUR 2,5 MÈTRES
ÉTAPE 04/05 · SOUDURE TIG ÉTANCHE DES 4 COINS
ÉTAPE 05/05 · PAILLASSE COMPLÈTE & TEST D'ÉTANCHÉITÉ
Étapes de réalisation & finitions de fabrication
De l'étude de faisabilité en CAO 3D jusqu'au contrôle dimensionnel final au marbre de métrologie, découvrez les étapes de transformation dans notre atelier d'Ouarville.
Tracé du rebord marine anti-goutte
Calcul de la hauteur de rétention pour garantir 15 litres de capacité sans débordement.
Nuance Inox 316L anti-acides
Tenue renforcée aux solvants, acides chlorhydriques et réactifs chimiques de recherche.
Profil marine en pliage continu
Bord relevé périphérique de 8 mm réalisé sur presse plieuse grande longueur.
Soudure d'étanchéité des cornières
Soudure TIG pleine pénétration et polissage d'angle pour zéro discontinuité.
Finition brossée résistante
Grain régulier facilitant la décontamination quotidienne à l'alcool et aux détergents.
Paillasse livrée avec dosseret
Contrôle d'étanchéité liquide à 100% et certificat matière 3.1 joint à la livraison.
La réponse technique PCM Inox
Réalisation du plateau en inox 316L épaisseur 20/10e. Pliage d'un profil marine relevé de 10 mm sur les 4 côtés avec angles soudés étanches et soigneusement polis. Cuvelette de vidange de secours avec vanne quart de tour en PTFE. Structure autoportante en profilés fermés avec passage étanche des réseaux de fluides et d'électricité.
Spécifications factuelles
| Matière | Acier inoxydable austénitique 316L (1.4404) à haute teneur en molybdène |
| Configuration plateau | Bordure marine de rétention hauteur 10 mm formée par pliage CN continu |
| Cuvelette chimique | Bassin de récupération avec bonde polypropylène résistant aux acides concentrés |
| Piétement support | Bâti tubulaire 40×40×2 mm avec traverse basse reculée pour passage des jambes assis/debout |
| Charge admissible | Charge répartie de 300 kg adaptée aux spectromètres et centrifugeuses de paillasse |
| Finition | Brossage satiné doux facilitant le nettoyage et la détection visuelle de salissures |
Précisions sur cette réalisation
L'inox 316L résiste-t-il à l'acide chlorhydrique ?
L'inox 316L offre une excellente tenue aux acides modérés et organiques. Pour les chlorures concentrés, un rinçage immédiat à l'eau est préconisé, facilité par le profil marine.
Peut-on intégrer des dosserets avec prises et robinetterie de laboratoire ?
Oui, nous intégrons sur mesure des dosserets techniques avec découpes laser adaptées aux colonnes de fluides (gaz, vide, eau déminéralisée).
Vous souhaitez fabriquer une pièce équivalente sous vos cotes ?
Transmettez votre fichier 3D (STEP/DXF) ou croquis coté. Notre bureau d'études analyse vos contraintes et vous répond avec une offre ferme sous 48 h ouvrées.
