Chariots et paniers de stérilisation inox 316L pour autoclave
Résistance 134 °C sous 3 bars · Norme DIN 58952. Étude complète de la conception CAO à la livraison sur site client avec dossier de conformité certificat matière EN 10204 type 3.1 (sur demande).
Le défi client & les contraintes métier
Un centre hospitalier universitaire devait équiper sa nouvelle unité de stérilisation centrale (blocs opératoires). Les chariots de navette et les paniers devaient entrer quotidiennement dans des autoclaves à vapeur saturée (134 °C, cycles sous pression) sans se déformer, sans retenir de condensats et avec une maniabilité parfaite pour le personnel soignant.
ÉTAPE 01/05 · GABARIT CAO NORME DIN 58952
ÉTAPE 02/05 · PERFORATION LASER DES PLATEAUX
ÉTAPE 03/05 · PLIAGE DES BORDS & PLIS ÉCRASÉS
ÉTAPE 04/05 · SOUDAGE TIG STRUCTURE TUBULAIRE
ÉTAPE 05/05 · ÉLECTROPOLISSAGE & ROUES HAUTE T°
Étapes de réalisation & finitions de fabrication
De l'étude de faisabilité en CAO 3D jusqu'au contrôle dimensionnel final au marbre de métrologie, découvrez les étapes de transformation dans notre atelier d'Ouarville.

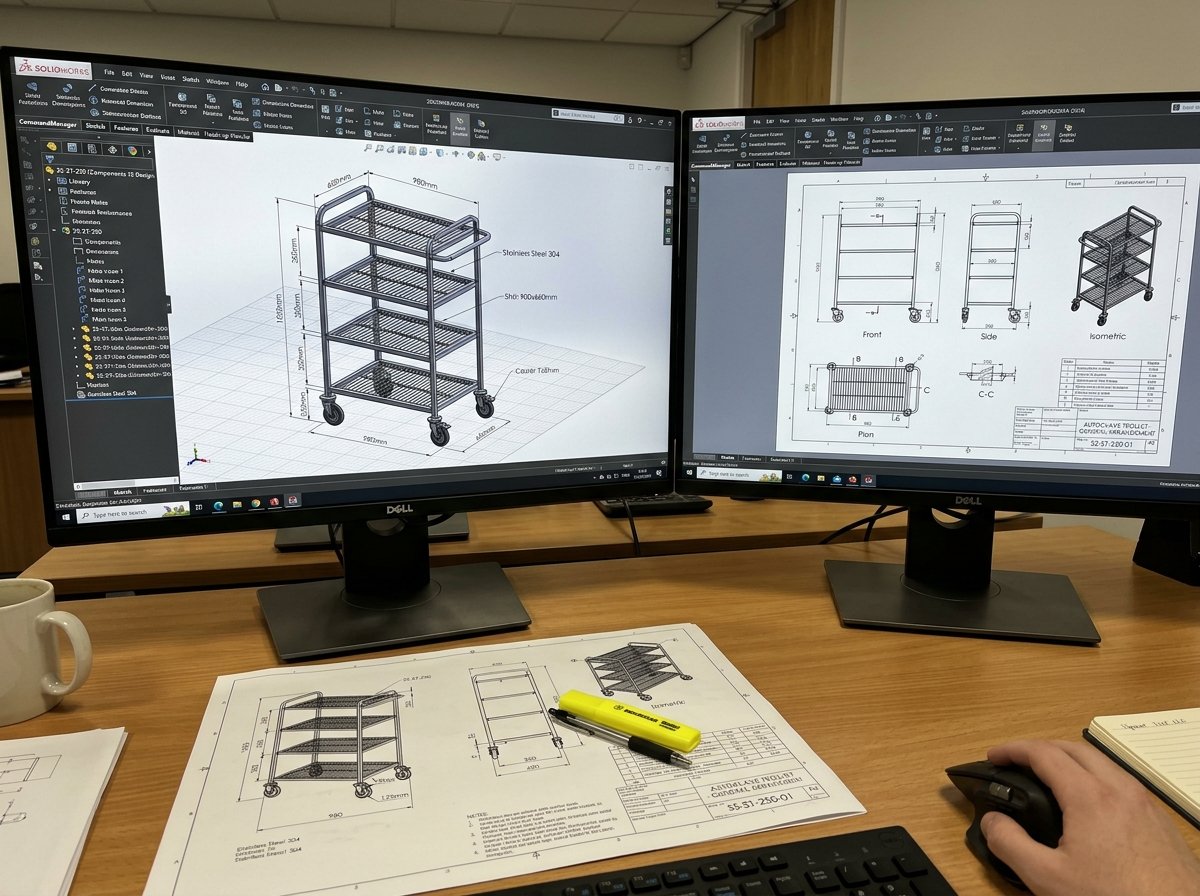

Gabarit DIN 58952 pour autoclave
Conception optimisée pour paniers ISO stériles et circulation vapeur à 134°C.

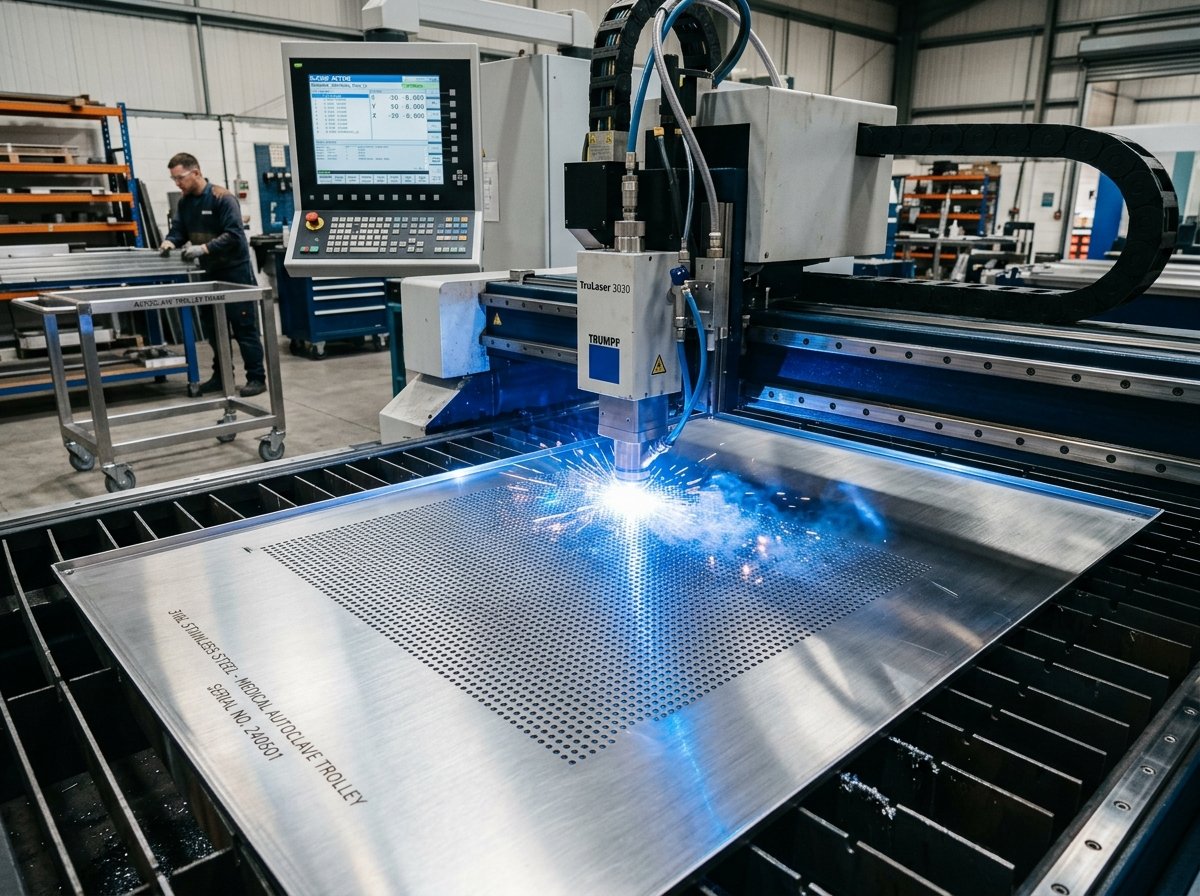

Plateaux ajourés à 60% de vide
Découpe laser fibre haute vitesse pour garantir le drainage complet des condensats.
Chicanes & bords tombés sécurisés
Suppression de toute arête coupante pour préserver les sachets de stérilisation.
Assemblage structure Inox 316L
Soudure sans apport excessif pour résister aux contraintes thermiques répétées.
Décapage & brillance hygiénique
Passivation intégrale pour neutraliser toute trace ferreuse après formage.
Chariot complet avec roues haute T°
Roulettes pivotantes spécifiques autoclave 140°C et pare-chocs annulaires.
La réponse technique PCM Inox
Fabrication d'une structure en fil inox 316L de 6 mm et tôles perforées R5T8 pour maximiser la pénétration de la vapeur et l'égouttage rapide. Pliage sur presse plieuse avec outillage poli sans marquage ferreux. Soudure TIG par points et cordons sous protection azote. Montage de roulettes haute température à bandage non traçant équipées de roulements inox étanches sans graisse polluante.
Spécifications factuelles
| Nuance matière | Inox 316L (1.4404) garanti contre la corrosion intergranulaire |
| Éléments constructifs | Fils inox Ø 6 et 4 mm, tôles perforées 1,5 mm (taux de vide 40 %) |
| Procédés mis en œuvre | Poinçonnage CN, Découpe laser, Pliage, Soudure TIG par points, Électropolissage |
| Capacité de charge | 120 kg de charge utile répartie sur 4 niveaux glissières |
| Tenue thermique | Résistance certifiée aux cycles vapeur 134 °C et désinfection thermo-chimique |
| Traçabilité & Marquage | Gravure laser du numéro de lot et du code service hospitalier sur chaque chariot |
Précisions sur cette réalisation
Les chariots résistent-ils aux désinfectants chlorés ?
L'utilisation d'inox 316L électropoli avec teneur en molybdène > 2 % offre la meilleure protection contre les piqûres de corrosion induites par les dérivés chlorés.
Pouvez-vous adapter les dimensions à nos autoclaves existants ?
Absolument. Nous adaptons la hauteur des niveaux, les entraxes de glissières et le gabarit hors-tout exactement selon vos cuves d'autoclave.
