Ensemble de cartérisation industrielle et carénages inox 304L conformes CE
Directive Machines 2006/42/CE · Fentes de ventilation calibrées. Étude complète de la conception CAO à la livraison sur site client avec dossier de conformité certificat matière EN 10204 type 3.1 (sur demande).
Le défi client & les contraintes métier
Pour la sécurisation d'une encartonneuse à haute cadence, l'équipementier devait installer un carénage complet en inox empêchant tout contact opérateur avec les organes mobiles, tout en assurant le refroidissement thermique des moteurs et une visibilité parfaite sur le flux de production.

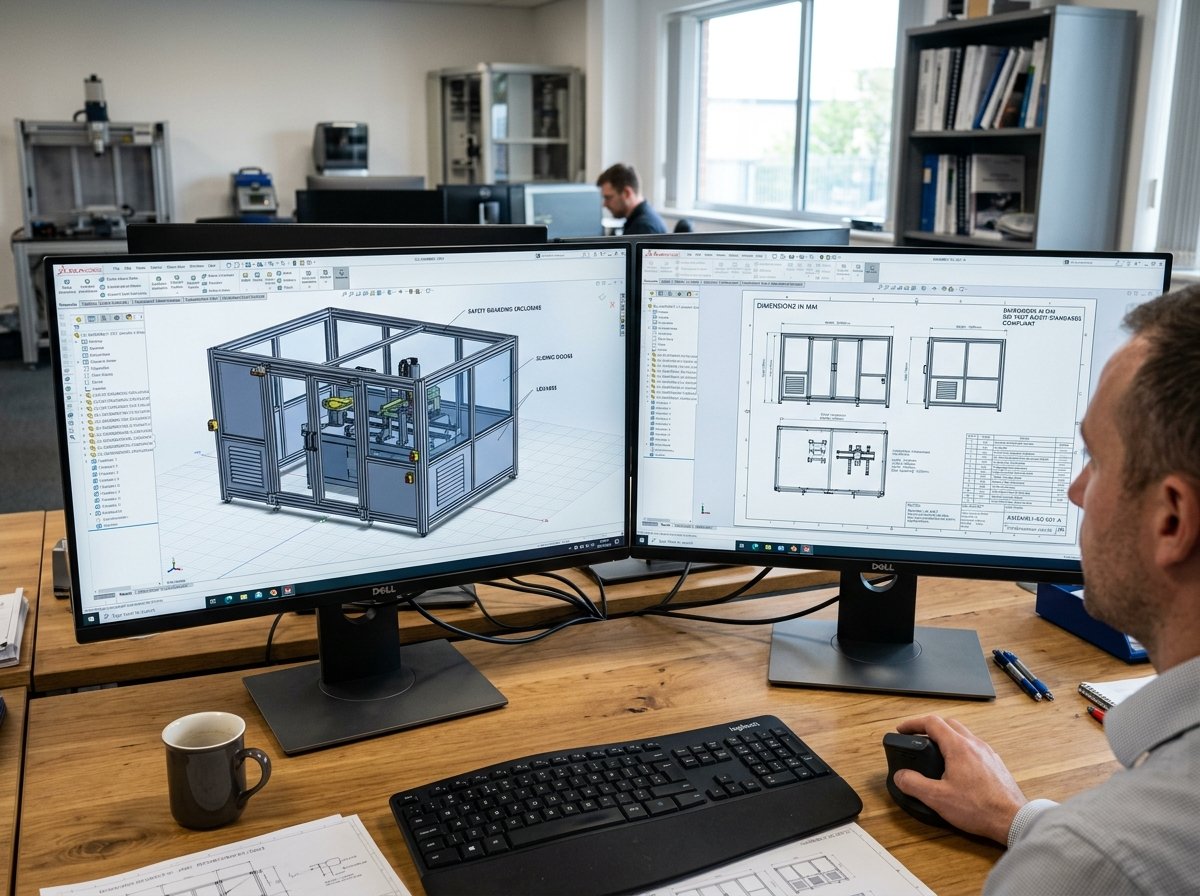

ÉTAPE 01/05 · CAO NORME SÉCURITÉ EN ISO 13857
ÉTAPE 02/05 · DÉCOUPE DES OUÏES 6 mm & FENÊTRES
ÉTAPE 03/05 · PLIAGE DES CADRES & RAIDEURS
ÉTAPE 04/05 · INSERTION GOUJONS & MONTAGE À BLANC
ÉTAPE 05/05 · ENCEINTE CARTÉRISÉE AVEC VITRAGES
Étapes de réalisation & finitions de fabrication
De l'étude de faisabilité en CAO 3D jusqu'au contrôle dimensionnel final au marbre de métrologie, découvrez les étapes de transformation dans notre atelier d'Ouarville.
Dimensionnement des fentes de sécurité
Calcul des distances de sécurité machine et intégration des capteurs d'ouverture de porte.
Découpe fentes 6 mm & vitrages
Découpe ultra-précise des fentes de ventilation et des fenêtres pour vitrages polycarbonate.
Pliage des cadres & montants
Multi-plis sur rives pour rigidifier les grands panneaux de 1,5 mm sans alourdir le carter.
Soudure des charnières & inserts
Pose de goujons inox filetés par sertissage et soudure TIG des angles de structure.
Test de coulissement des portes
Vérification des jeux de fonctionnement, alignement des joints d'étanchéité et gâches.
Cartérisation CE complète
Ensemble livré pré-assemblé avec polycarbonate anti-impact 4 mm et conformité CE.
La réponse technique PCM Inox
Conception d'un ensemble modulaire de 8 panneaux démontables et 4 portes coulissantes sur rails suspendus. Découpe laser fibre de fentes de ventilation oblongues au pas calibré de 6 mm conforme à la norme NF EN ISO 13857 (inaccessibilité des doigts). Intégration de panneaux transparents en polycarbonate 6 mm fixés par profilés démontables inox. Pose de micro-rupteurs de sécurité de niveau SIL 3.
Spécifications factuelles
| Matière carters | Tôles inox 304L épaisseur 1,5 et 2 mm avec découpes de ventilation sécurisées |
| Structure portante | Montants verticaux en tubes inox 60×30 mm avec platines d'ancrage au sol M10 |
| Portes coulissantes | Chariots à roulements étanches sur rail aluminium anodisé fermé avec goulottes de guidage inférieures |
| Sécurité machines | Conformité Directive Machines 2006/42/CE, distances de sécurité NF EN ISO 13857 |
| Fixations | Goujons et écrous à sertir inox M5/M6 invisibles depuis la face extérieure |
| Finition | Brossé unilatéral grain 220 avec arêtes ébavurées anti-blessure |
Précisions sur cette réalisation
Comment garantissez-vous que les ouvertures respectent les normes de sécurité CE ?
Nos programmes FAO intègrent les abaques normatifs de la norme ISO 13857 reliant la dimension des ouvertures à la distance avec la zone dangereuse.
Les panneaux sont-ils démontables pour les interventions de maintenance ?
Oui, les panneaux latéraux sont fixés par des vis quart de tour imperdables permettant un accès en moins de 30 secondes aux équipes techniques.
