Capotage inox de protection pour bras d'aspiration avec toiture inclinée anti-rétention
Conception et fabrication d'un capotage sur mesure pour groupe moteur de bras d'aspiration de ligne industrielle Guerlain. Toit incliné lavable conforme aux règles d'hygiène cosmétique pour éliminer toute accumulation de poussière et simplifier le protocole d'aspiration et de nettoyage.
Éliminer les nids à poussière au-dessus des zones de conditionnement
Sur les machines de dosage de poudres et cosmétiques, les groupes moteurs d'aspiration possèdent traditionnellement des carters horizontaux où s'accumulent des dépôts de matière. Guerlain a exigé un réingéniering complet de la cartérisation : profil à toiture inclinée, suppression des recoins, passage étanche de la gaine articulée et démontage rapide en moins d'une minute pour la maintenance du filtre.

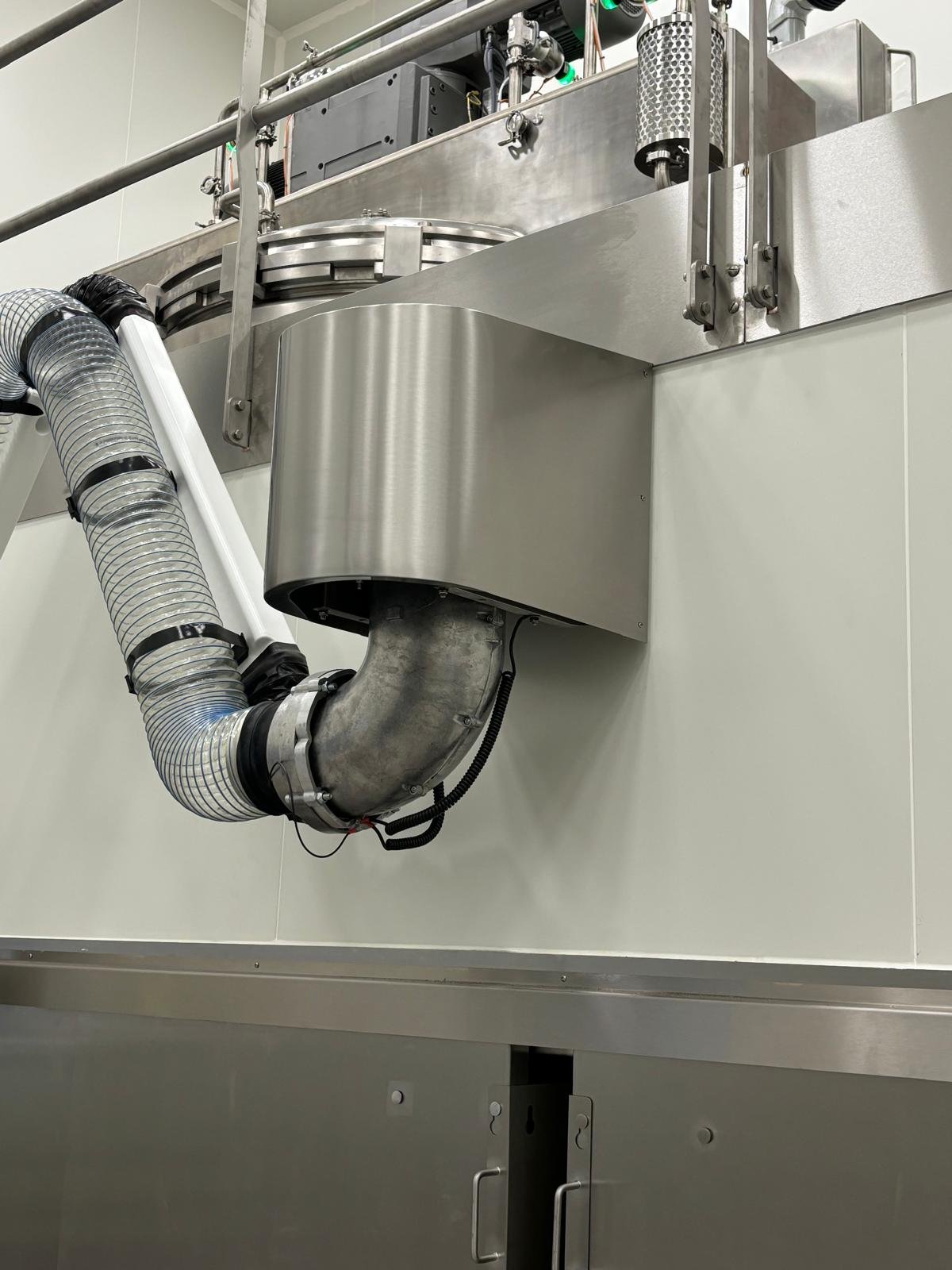

ÉTAPE 01/04 · CAPOTAGE EN SITUATION INDUSTRIELLE

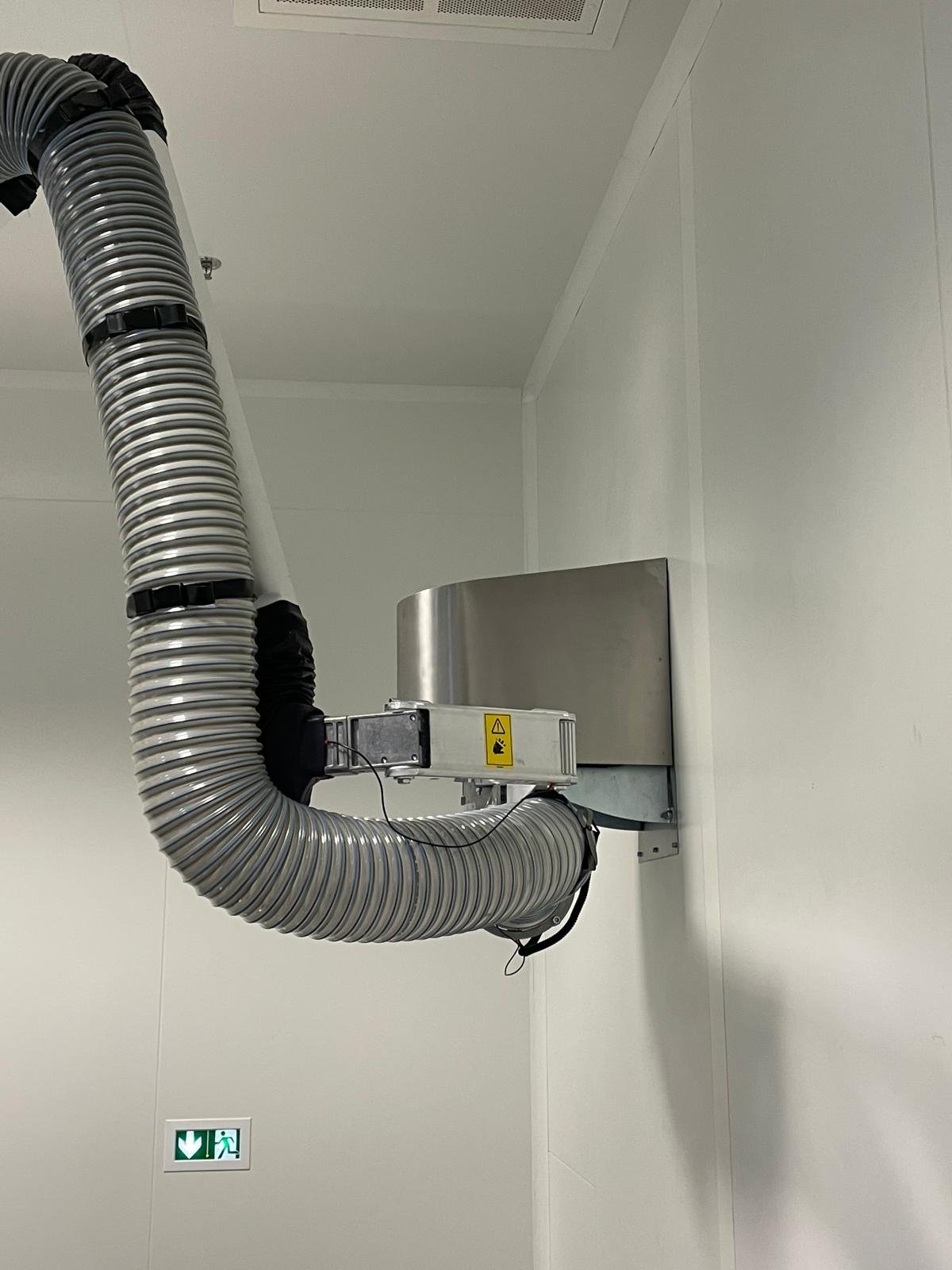

ÉTAPE 02/04 · VUE D'ENSEMBLE DE LA CELLULE
ÉTAPE 03/04 · DÉTAIL DES JOINTS ET FLASQUES
ÉTAPE 04/04 · FINITION BROSSEE D'ATELIER
Étapes de transformation & finitions de fabrication
De l'étude de faisabilité en CAO 3D jusqu'au contrôle dimensionnel final au marbre de métrologie, découvrez les étapes de transformation dans notre atelier d'Ouarville.
Toiture inclinée anti-rétention
Pente continue à 15 degrés évitant tout dépôt de particules volatiles.

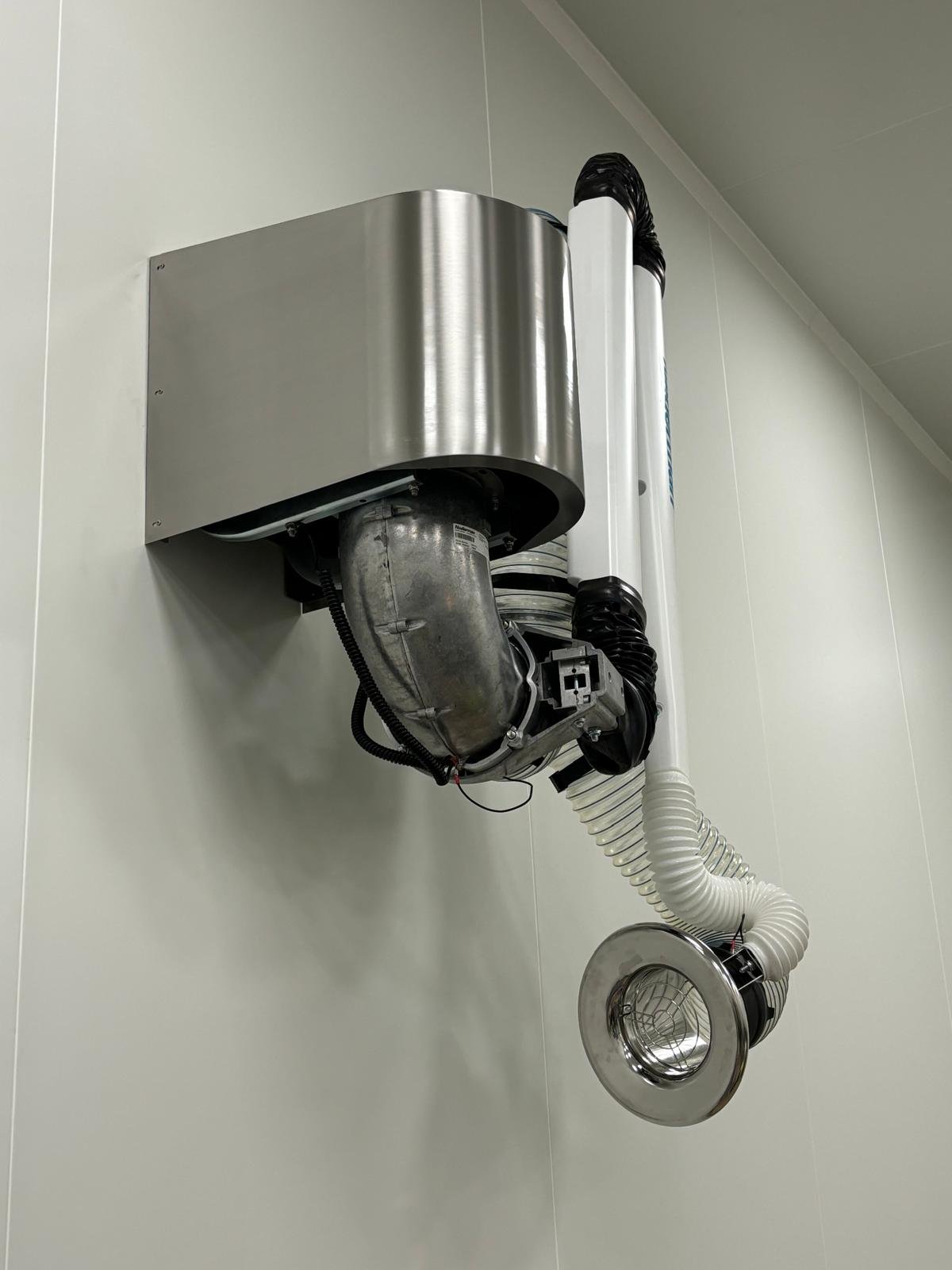

Passage étanche et flexible
Bride inox roulée assurant la liaison mécanique avec le flexible anti-statique.
Verrous 1/4 de tour affleurants
Ouverture immédiate pour accès maintenance au filtre sans démontage de ligne.
Inox 304L satiné sans rayure
Aspect homogène intégrant le design industriel haut de gamme de la marque.
Contours et lumières d'assemblage
Perçages sous azote pur garantissant des bords parfaitement propres.
Répétabilité des plis sans marquage
Outillage avec film polyuréthane protecteur évitant toute marque de matrice.
La réponse technique PCM Inox
Étude et modélisation des enveloppes en tenant compte des vibrations du ventilateur d'extraction. Découpe laser fibre des développés en tôle inox 15/10e, pliage des retours d'ailes assurant la rigidité sans armature interne lourde, et soudage TIG des coins avec meulage arasé invisible. Pose d'un joint d'étanchéité cellulaire EPDM blanc haute pureté.
Spécifications factuelles
| Client donneur d'ordre | Guerlain · Ateliers de conditionnement |
| Nuance d'inox | Inox 304L (1.4307) européen avec traçabilité matière |
| Épaisseur matière | Tôle 1,5 mm pliée rigide |
| Inclinaison du toit | Pente à 15° vers l'avant facilitant l'accès visuel et l'entretien |
| Système de fermeture | 4 verrous à compression 1/4 de tour inox affleurants |
| Étanchéité | Joint mousse silicone inerte continu insensible aux désinfectants |
| Contrôle final | Vérification au marbre et test d'ajustement sur gabarit d'aspiration |
Précisions sur cette réalisation
Ce carter réduit-il le niveau sonore de l'aspiration ?
Oui, la structure mécano-pliée combinée au joint silicone et à l'élimination des résonances de parois permet un gain mesuré de 3 à 5 dB(A) autour du poste opérateur.
Peut-on adapter ce capotage à d'autres diamètres de gaines ?
Parfaitement, nos programmes laser permettent de modifier le diamètre de découpe de la collerette en quelques minutes pour s'adapter à vos flexibles (diamètres 80, 100, 125 ou 160 mm).
